DEA

• Tipo: Desfibrilador externo semiautomático y totalmente automático

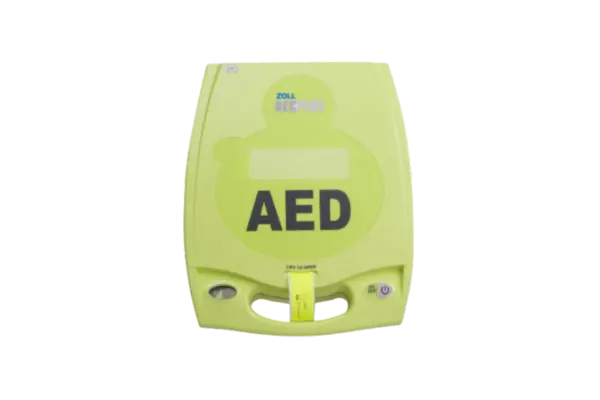

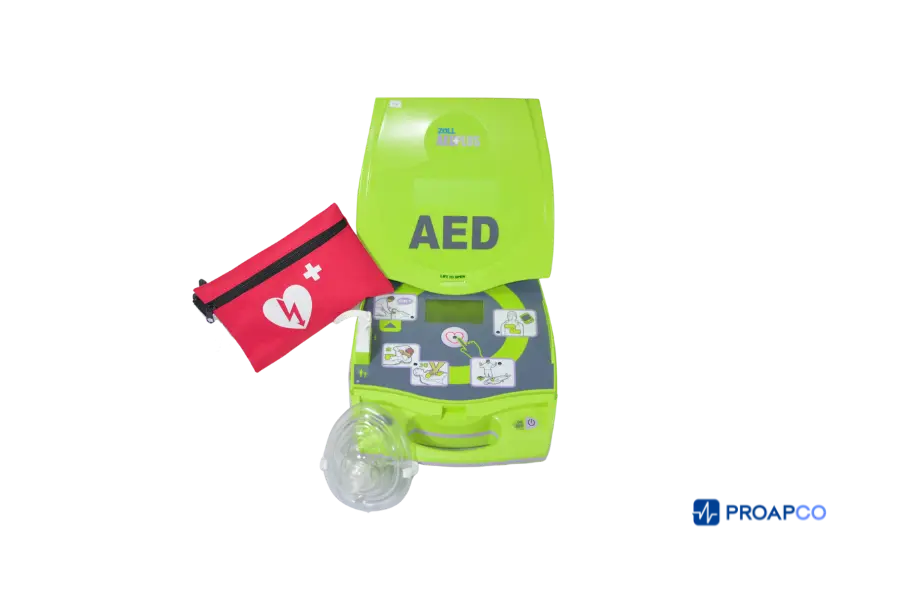

• Modelo: AED Plus

• Forma de onda: Bifásica rectilínea

• Tiempo de retención de carga del desfibrilador: 30 segundos

• Selección de energía: Selección automática preprogramada (120J, 150J, 200J)

• Seguridad del paciente: Todas las conexiones al paciente están eléctricamente aisladas

• Tiempo de carga: Menos de 10 segundos con baterías nuevas

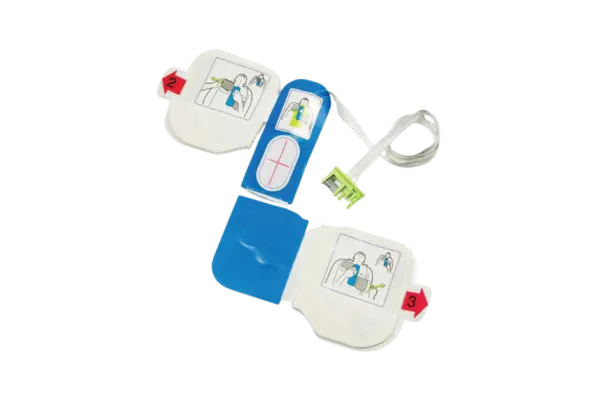

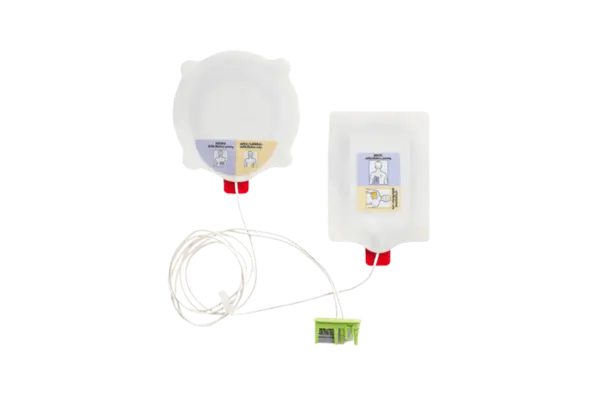

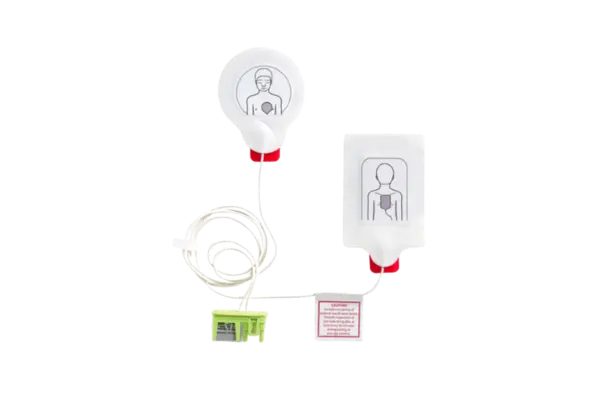

• Electrodos: CPR-D-padz, Pedi-padz® II o Stat-padz® II de ZOLL

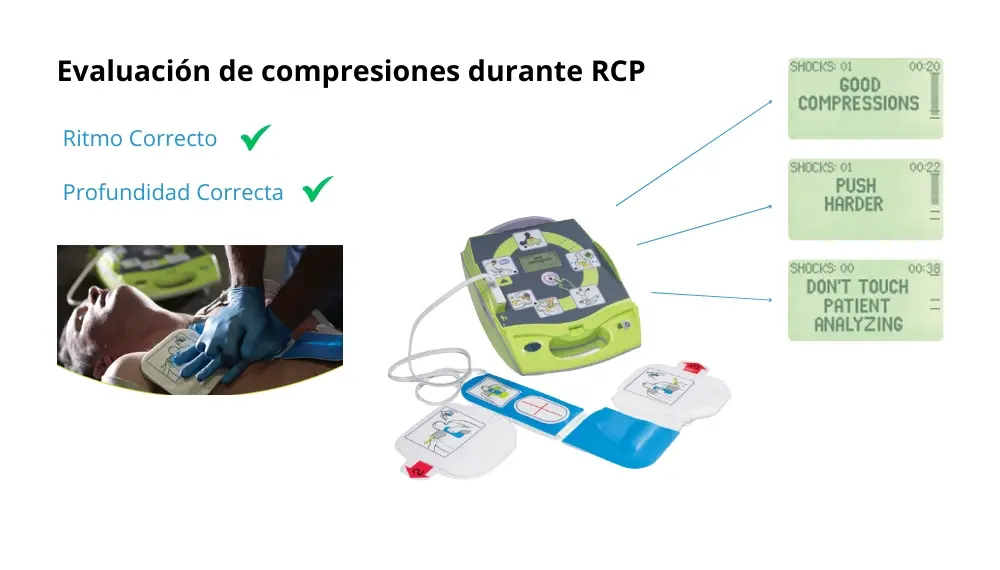

• RCP: metrónomo de frecuencia variable entre 60 y 100 CPM | profundidad: de 3/4” a 3,5” (1,9 a 8,9 cm)

• Formato de pantalla: LCD

• Tamaño pantalla: 2.6" x 1.3" (6.6 cm x 3.3 cm)

• Asesoramiento de la desfibrilación: Evalúa la conexión de los electrodos y el ECG del paciente para determinar si se requiere desfibrilación

• Ritmos susceptibles de descarga: Fibrilación ventricular con amplitud media >100 microvoltios y taquicardia ventricular de complejo ancho con frecuencias >150 lpm en adultos y >200 lpm en pediátricos. Para conocer la sensibilidad y especificidad del algoritmo de análisis ECG, consultar la Guía del Administrador del AED Plus

• Rango de medición de impedancia del paciente: 0 a 300 ohmios

• Desfibrilador: Circuito de ECG protegido

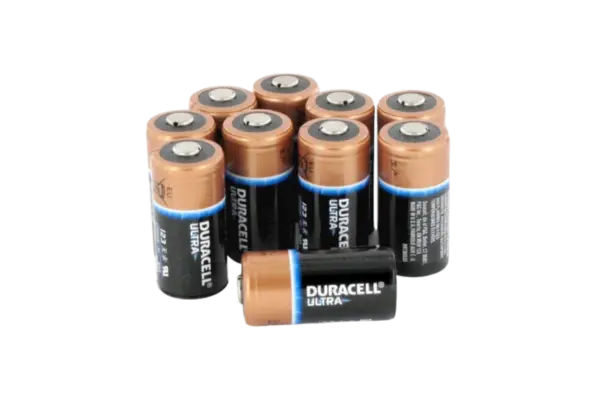

• Fuente de energía: Baterías reemplazables por el usuario. 10 baterías de litio dióxido de manganeso tipo 123A Photo Flash

• Capacidad de la batería: Nueva (20°C): 5 años (225 descargas) o 13 horas de monitoreo continuo. Fin de vida indicado por una X Roja (restan típicamente 9 descargas)

• Vida útil: 5 años

• Gel conductor: Hidrogel de polímero

• Elemento conductor: Estaño

• Embalaje: Bolsa de lámina multicapa

• Clase de impedancia: Baja

• Longitud del cable: 48 in (1.2 m)

• Esternón: Largo: 6.1 in (15.5 cm) | Ancho: 5.0 in (12.7 cm) | Área de gel conductor: 12.3 in² (79.0 cm²)

• Ápice: Largo: 6.1 in (15.5 cm) | Ancho: 5.6 in (14.1 cm) | Área de gel conductor: 12.3 in² (79.0 cm²)

• Montaje completo: Largo plegado: 7.6 in (19.4 cm) | Ancho plegado: 7.0 in (17.8 cm) | Alto plegado: 1.5 in (3.8 cm)

• Normas de diseño: Cumple con ANSI/AAMI/ISO DF-39-1993

• Comprobación automática: Autotest automático configurable de 1 a 7 días. Predeterminado = cada 7 días. Prueba mensual a energía completa (200J)

• Comprobaciones automáticas: Capacidad de batería, conexión de electrodos, ECG, circuitos de carga/descarga, hardware y software del microprocesador, circuito de RCP y sensor CPR-D, y circuitos de audio

• Tamaño (Al x An x Prof): 5.25" x 9.50" x 11.50" (13.3 cm x 24.1 cm x 29.2 cm)

• Peso: 6.7 lbs (3.1 kg)

• Clasificación del dispositivo: Clase II con alimentación interna según EN60601-1.

• Normas de diseño: Cumple con los requisitos UL 2601, AAMI DF-39, IEC 601-2-4, EN60601-1, IEC60601-1-2.

• Temperatura operativa: 0° a 50°C (32° a 122°F)

• Temperatura de almacenamiento: -30° a 60°C (-22° a 140°F)

• Humedad: 10% a 95% sin condensación

• Vibración: MIL-STD-810F, prueba mínima para helicópteros

• Impacto: IEC 68-2-27; 100G

• Altitud: -91 m a 4,573 m (-300 a 15,000 pies)

• Protección contra ingreso de partículas y agua: IP-55

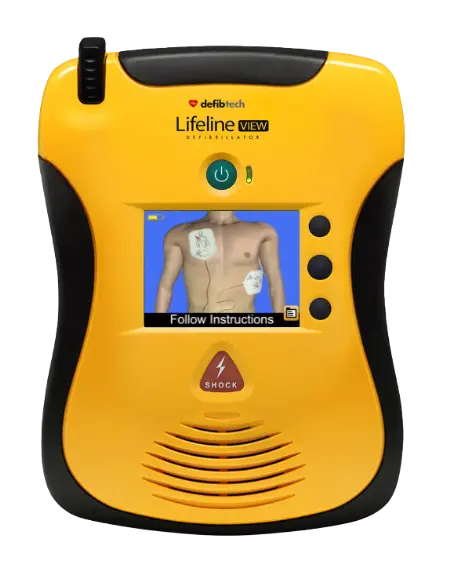

• Tipo: Desfibrilador externo semiautomático

• Modelo: DDU-2300

• Forma de onda: Bifásica Exponencial Truncada (Compensada por impedancia)

• Energía: Adulto: 150 Julios | Niño/Infante: 50 Julios (Nominal en carga de 50 Ohmios)

• Controles: Botón de encendido/apagado iluminado | Botón de descarga iluminado

• Tiempo de carga*: Menos de 4 segundos (desde que se aconseja la descarga)

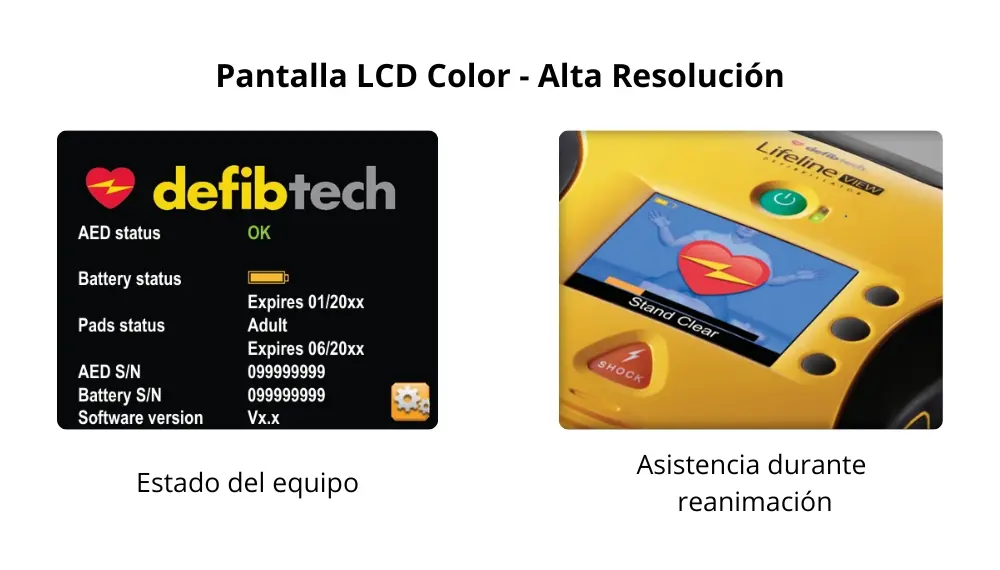

• Pantalla: LCD en color de alta resolución

• Indicaciones de video: Video en movimiento completo | Indicaciones de texto en pantalla

• Asistencia de RCP: Guía en video y voz | Ayuda en video a demanda

• Indicaciones de voz: Amplias indicaciones de voz que guían al usuario durante la operación del equipo

• Protocolo de rescate: AHA/ERC (predeterminado)

• Análisis del paciente: Evalúa automáticamente la impedancia del paciente para asegurar un contacto adecuado de los electrodos | Monitorea la calidad de la señal y analiza el ECG del paciente para ritmos desfibrilables/no desfibrilables

• Sensibilidad/Especificidad: Cumple o excede los requisitos de IEC-60601-2-4; cumple con los requisitos de AAMI DF80 y las recomendaciones de la AHA

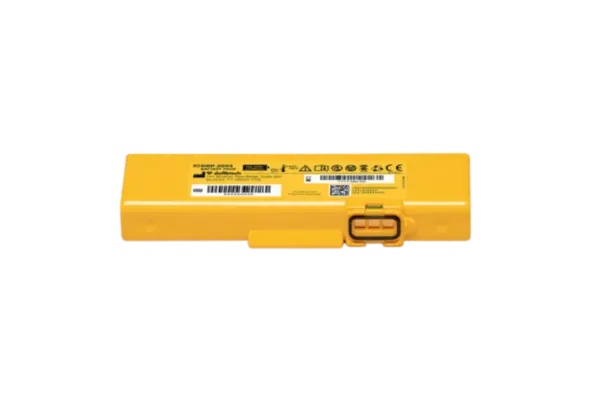

• Modelo: DBP-2003 (estándar) | DBP-2013 (aviación; TSO C-142a)

• Batería: 12V, 2800 mAh

• Tipo: Litio/Dióxido de Manganeso | Desechable, reciclable, no recargable

• Capacidad: 8 horas de operación continua

• Vida en espera*: 4 años

• Indicadores de batería baja: Visuales | Auditivos

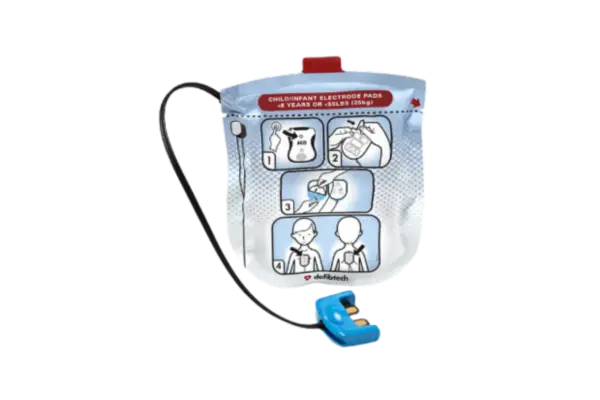

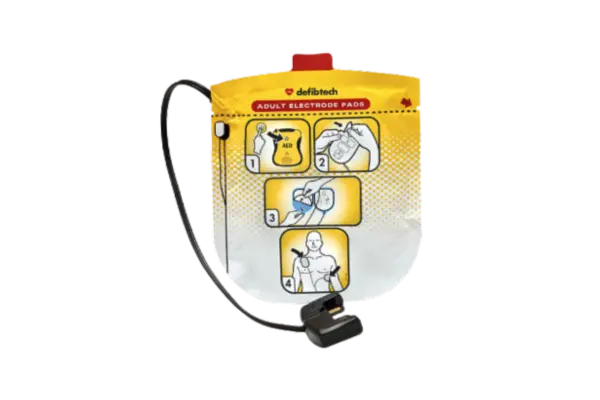

• Modelo: Adulto: DDP-2001 | Niño/Infante: DDP-2002

• Área de superficie**: Adulto 77 cm² | Niño/Infante 50 cm²

• Tipo: Electrodos preconectados, de un solo uso, no polarizados, desechables, autoadhesivos con cable y conector

• Automático: Pruebas automáticas diarias, semanales, mensuales y trimestrales de circuitos

• Inserción de batería: Prueba de integridad del sistema al insertar la batería

• Presencia de electrodos: Electrodos preconectados probados diariamente

• Iniciado por el usuario: Prueba del sistema y del paquete de batería iniciada por el usuario

• Pantalla de estado: Indicación visual y audible del estado del equipo

• Indicaciones de voz: Resultados del autotest | Información sobre electrodos y batería (estado y fecha de vencimiento)

• Tamaño: 7.3 x 9.5 x 2.3 pulgadas (18.5 x 24 x 5.8 cm)

• Peso (con batería): Menos de 3 libras (1.4 kg)

• Temperatura: Operativa: 0 a 50°C (32 a 122°F) | Límite de operación de una hora (frío extremo): –20°C (–4°F)*** | En espera: 0 a 50°C (32 a 122°F)

• Humedad relativa: Operativa/En espera: 5%-95% (sin condensación)

• Altitud: -500 a 15,000 pies (-150 a 4,500 m) según MIL-STD-810F 500.4 Procedimiento II

• Vibración: Terrestre (MIL-STD-810F 514.5 Categoría 20) | Helicóptero (RTCA/DO-160D, Sección 8.8.2, Cat R, Zona 2, Curva G) | Avión a reacción (RTCA/DO-160D Sección 8, Cat H, Zona 2, Curvas B y R)

• Choque/Resistencia a caídas: MIL-STD-810F 516.5 Procedimiento IV | 48 pulgadas (1.2 metros), cualquier borde, esquina o superficie, en modo de espera

• Sellado/Resistencia al agua: IEC 60529 clase IP55; Protegido contra el polvo | Protegido contra chorros de agua (con paquete de batería instalado)

• ESD: IEC 61000-4-2: (Aire abierto hasta 15kV o contacto directo hasta 8kV)

• EMC (Emisión): CISPR 11 Grupo 1 Nivel B y FCC Parte 15

• EMC (Inmunidad): IEC 61000-4-3 e IEC 61000-4-8

• Tipo: Contacte con su distribuidor autorizado HeartSine.

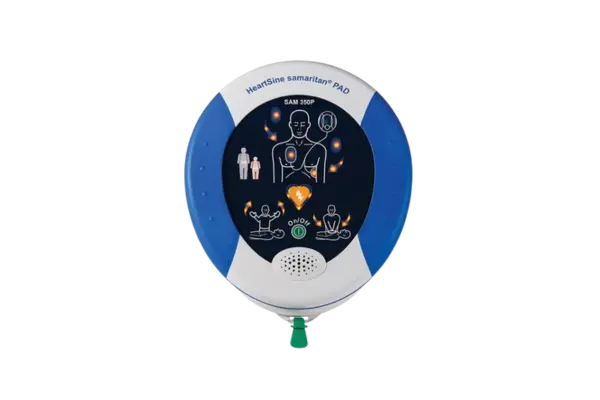

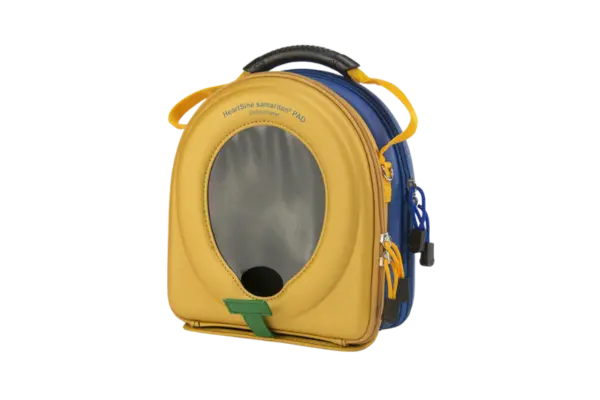

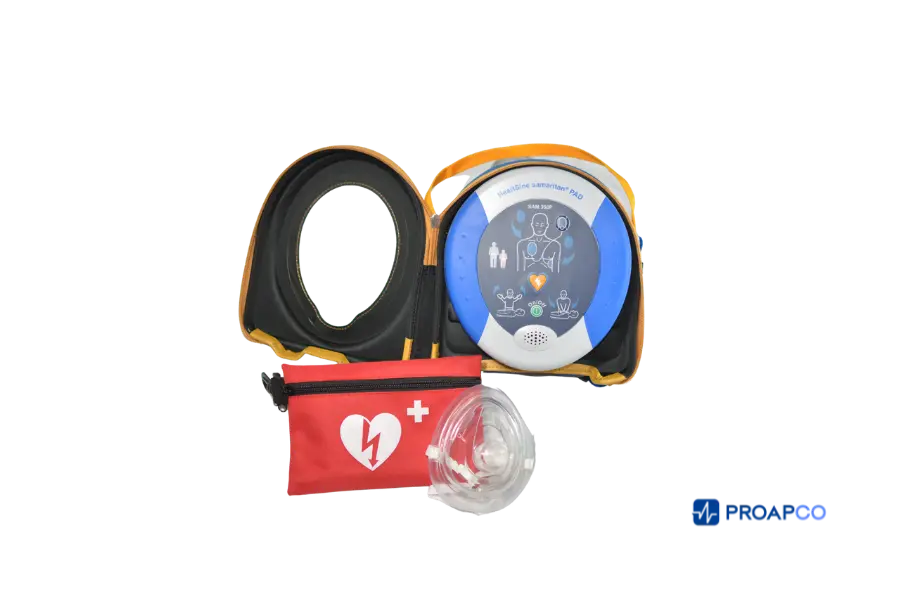

• Modelo: SAM 350P

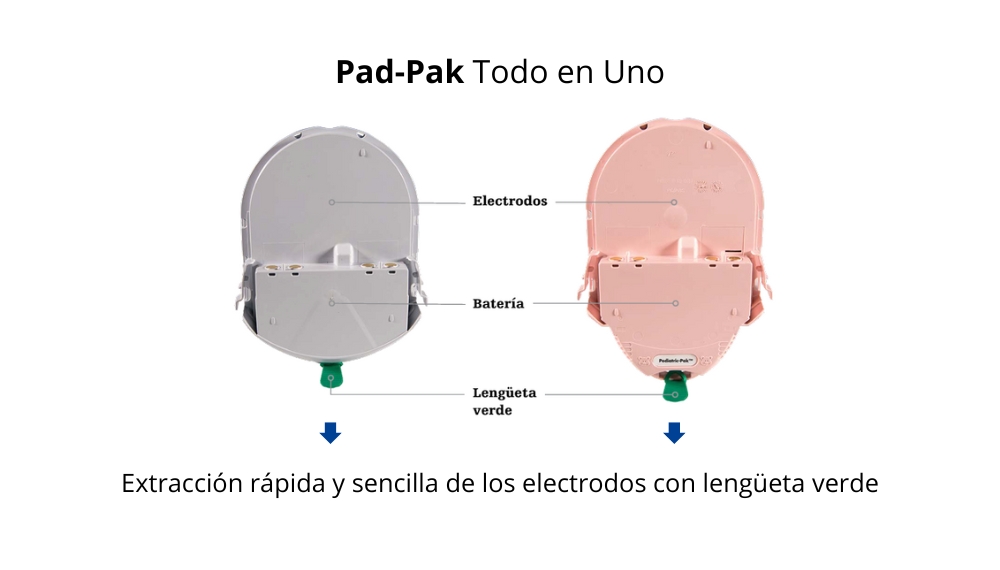

• Batería-Pads: Ambos incorporados en PAD-PAK

• Mensajes visuales: Símbolos Adulto y Pediátrico, Ícono No tocar/Flechas de acción, Ícono Es seguro tocar/Flechas de acción, Indicador de estado, Ícono Aplicar electrodos/Flechas de acción, Indicador de CPR Advisor (SAM 500P).

• Mensajes sonoros: Amplias instrucciones de voz que guían al usuario durante la secuencia de operación (consulte Instrucciones de voz en el Apéndice D).

• Idiomas: Contacte con su distribuidor autorizado HeartSine.

• Controles: Botón de On/Off, Botón de descarga y lengüeta verde.

• Tiempo de carga: Habitualmente 150 J en < 8 segundos, 200 J en < 12 segundos.

• Tiempo para la descarga tras la RCP: SAM 350P: Habitualmente 8 segundos | SAM 360P: Habitualmente 19 segundos | SAM 500P: Habitualmente 12 segundos.

• Rango de impedancia: Adultos: 20 Ω a 230 Ω | Niños: 0 Ω a 176 Ω.

• Rango de impedancia: Gráficos iluminados con metrónomo de asistencia 100 CPM

• Método: Evalúa el ECG del paciente, la integridad de contacto de los electrodos y la impedancia del paciente para determinar si es necesaria la desfibrilación.

• Sensibilidad/Especificidad: Cumple con IEC/EN 60601-2-4

• Forma de onda (descarga): SCOPE (envolvente del impulso de salida autocompensante). Forma de onda modular bifásica optimizada creciente que compensa energía, pendiente y envolvente para la impedancia del paciente.

• Energía: Valores preconfigurados en fábrica según normativas ERC/AHA.

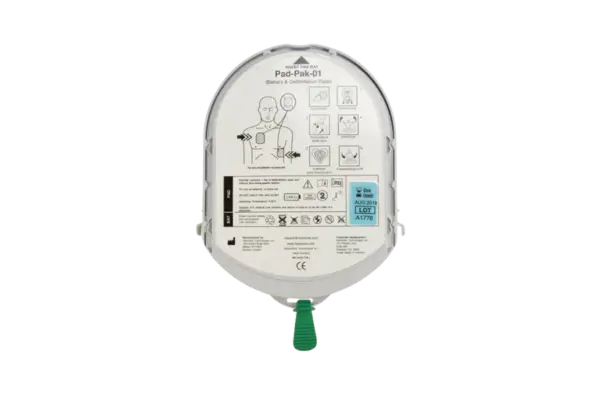

• Pad-Pak: Descarga 1: 150 J | Descarga 2: 150 J | Descarga 3: 200 J.

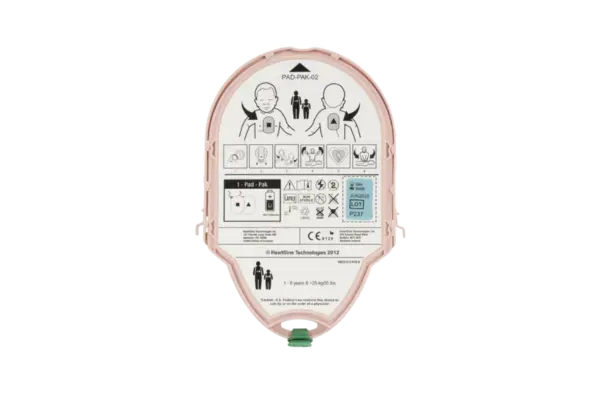

• Pediatric-Pak: Descarga 1: 50 J | Descarga 2: 50 J | Descarga 3: 50 J.

• Peso: 0,2 kg (0,44 lb).

• Tipo de batería: Batería desechable de un solo uso combinada y cartucho de electrodos desfibriladores (litio dióxido de manganeso [LiMnO₂] 18V).

• Capacidad de la batería (nueva): > 60 descargas a 200 J o 6 horas de uso continuado de la batería.

• Capacidad de la batería (4 años): > 10 descargas a 200 J.

• Tipo de electrodo: Sensor ECG/electrodo desfibrilador combinado preinstalado de un solo uso.

• Ubicación de los electrodos: Adultos: Anterolateral | Niños: Anteroposterior o anterolateral.

• Área activa del electrodo: 100 cm² (15 pulg²).

• Longitud de cable del electrodo: 1 m (3,3 pies).

• Vida útil/en espera: Compruebe la fecha de vencimiento en el Pad-Pak o el Pediatric-Pak.

• Prueba de seguridad aérea (Pad-Pak con certificación TSO/ETSO): RTCA DO-227 (TSO/ETSO-C142a)/EASA.210.10042190.

• Prueba de seguridad aérea (Pad-Pak con certificación EASA): Número de aprobación EASA EASA.210.10042190.

Indicador de estado: El SAM 350P está listo para usar cuando el indicador parpadea en verde, rutinas de autocomprobación semanal

Durante la comprobación la luz de estado parpadea en rojo pero vuelve al color verde tras la culminación correcta de la rutina

• Tamaño: 20 cm x 18,4 cm x 4,8 cm (8,0 pulg. x 7,25 pulg. x 1,9 pulg.)

• Peso: 1,1 kg (2,4 lb)

• Temperatura de funcionamiento: 0 °C a 50 °C (32 °F a 122 °F). Nota: La temperatura de los electrodos podría ser de hasta 50 °C si el dispositivo ha estado expuesto a estas condiciones.

• Temperatura de espera: 0 °C a 50 °C (32 °F a 122 °F).

• Temperatura de transporte: 0 °C a 50 °C (32 °F a 122 °F). Nota: Se recomienda la colocación del dispositivo a una temperatura ambiente de entre 0 °C a 50 °C (32 °F a 122 °F) durante al menos 24 horas tras recibirlo.

• Humedad relativa: De 5 % a 95 % (sin condensación).

• Carcasa: IEC/EN 60529 IP56.

• Altitud: De -381 a 4575 metros (-1250 a 15 000 pies).

• Descarga: MIL STD 810F Método 516.5, Procedimiento 1 (40 G).

• Vibración: MIL STD 810F Método 514.5 + Procedimiento 1. Transporte en camión de Categoría 4 - Autopistas de EE. UU. Aeronaves de Categoría 7 - Jet 737 y Aeronáutica general.

• Presión atmosférica: 57.2 kPa a 106.0 kPa (429 mmHg a 795 mmHg).

• Capacidad electromagnética: IEC/EN 60601-1-2 (consulte las páginas C-12 a C-14 para obtener los detalles completos).

• Aeronaves: RTCA/DO-160G, Sección 21 (Categoría M) | RTCA DO-227 (TSO/ETSO C142a/EASA.210.10042190).
